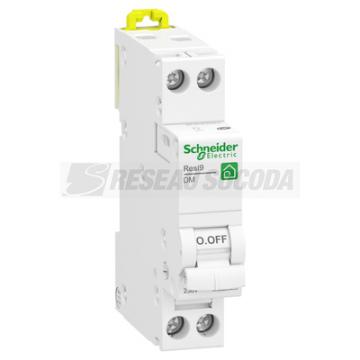

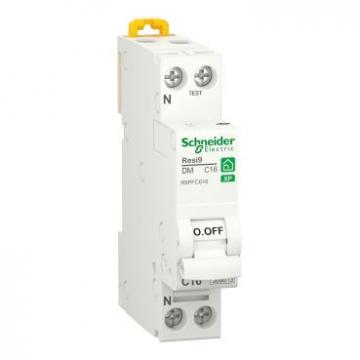

Disjoncteur XP 1P+N 16A C

SCHNEIDER
SCHR9PFC616
3606481160522

Resi9 - disjoncteur modulaire - 1P+N - 16A - courbe C - peig
nable

Disponibilité
Selon agence

RÉACTUALISER

Commentaires

Spécifications techniques

Nom du produit				Resi9 XP DM
Fonction produit				Disjoncteur miniature
Fonction de lÆappareil				Distribution
Description des pôles				1P + N
Nombre de pôles protégés				1
Position du pôle neutre				Gauche
In courant assigné d'emploi				16áA à 30á°C se conformer à EN/CEI 60898
Type de réseau				CA
Type de déclencheur				Thermique-magnétique
Courbe de déclenchement				C
Pouvoir de coupure				3000áA Icn à 230 V CA 50 Hz se conformer à EN/CEI 60898-1
Normes				EN/CEI 60898-1
Certifications du produit				CE
Labels qualité				NF
Fréquence du réseau				50 Hz
(ue) tension assignée d'emploi				230 V CA 50 Hz
Limite de déclenchement magnétique				5...10 x In CA
Classe de limitation				3 se conformer à EN/CEI 60898-1
(ui) tension d'isolement				500áV
(uimp) tension assignée de tenue aux chocs				4ákV
Type de commande				Par maneton
Signalisation locale				Indication ON/OFF
Mode d'installation				Encliquetable
Support de montage				Rail DIN
Pas de 9 mm				2
Hauteur				82ámm
Largeur				18ámm
Profondeur				76ámm
Couleur				Blanc (RAL 9003)
Endurance mécanique				20000ácycle
Endurance électrique				20000ácycle 230 V CA 50 Hz se conformer à EN/CEI 60898-1
Mode de raccordement				Bornes type tunnel (haut ou bas) - <= 16 mm² - soupleBornes type tunnel (haut ou bas) - <= 16 mm² -
Longueur de dénudage des fils				13ámm pour haut ou bas connexion
Degré de protection ip				IP20 se conformer à CEI 60529IP40 (boîtier modulaire) se conformer à CEI 60529
Degré de pollution				2 se conformer à EN/CEI 60898-1
Catégorie de surtension				III
Tropicalisation				2 se conformer à IEC 60068-1
Humidité relative				95á% à 55á°C
Température de fonctionnement				-25à40á°C
Température ambiante pour le stockage				-40à80á°C
Statut environnemental de l'offre				Produit Green Premium
Régulation reach				Déclaration REACh
Directive rohs ue				Conforme Déclaration RoHS UE
Sans mercure				Oui
Information sur les exemptions rohs				Oui
Régulation rohs chine				Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclaration relati
Profil environnemental				Profil environnemental du Produit
Deee				Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique
Garantie				18 mois
Hauteur (mm)				500
Largeur (mm)				1200
Profondeur (mm)				800
Poids (g)				148664
Ean				43606481160520
