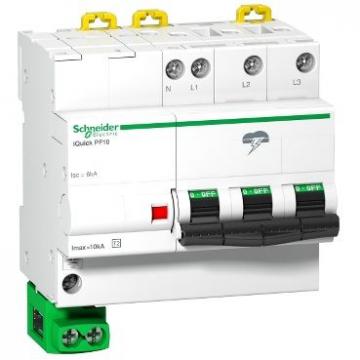

iQuick PF10 Paraf 3P+N 230V

SCHNEIDER
SCHA9L16618

Acti9 - iQuick PF10 - Parafoudre - 3P+N - 230/400V - 10kA -
avec câble de terre

Disponibilité
Selon agence

RÉACTUALISER

Commentaires

Spécifications techniques

Range of product				Acti 9
Nom du produit				Acti 9 PF
Fonction produit				Parafoudre
Nom de l'appareil				IQuick PF
Fonction de lÆappareil				Distribution
Description des pôles				3P + N
Type de parafoudre				Réseau de distribution électrique
Schéma de liaison à la terre				TTTN-S
Classe de parafoudre				Typeá2
Technologie du parafoudre				MOV + GDT
(ue) tension assignée d'emploi				230/400 V CA (+/- 10 %) à 50/60 Hz
(in) nominal discharge current				Mode commun: 20ákA (N/PE)Mode différentiel: 5ákA (L/N)
(imax) maximum discharge current				Mode commun: 20ákA N/PEMode différentiel: 10ákA L/N
(uc) tension maximale de service permanent				Mode différentiel: 275áV L/NMode commun: 275áV L/PE
(up) niveau de protection en tension maximal				Mode commun <1,5ákV typeá2 L/PEMode différentiel <1,5ákV typeá2 L/N
(ut) surtension temporaire				337áV L/N 5 s tenue1200áV N/PE 200 ms mode de défaillance en sécurité442áV L/PE 5 s tenue
(if) courant de suite				0,1ákA mode commun N/PE
Type de sectionneur				Disjoncteur à commande intégrée - Icu 6ákA
(isccr) short-circuit current rating				6ákA
(isccr) short-circuit current rating : double fault				6ákA
Mode d'installation				Encliquetable
Support de montage				Rail DIN
Pas de 9 mm				9,8
Hauteur				106,7ámm
Largeur				88,4ámm
Profondeur				74,1ámm
Poids du produit				640ág
Couleur				Blanc (RAL 9003)
Temps de réponse				<= 25 ns
(ipe) ground residual current				1ámA
Type de raccordement				Borne du type à cage (L/N) 1à16ámm² rigideBorne du type à cage (terre) 10à25ámm² rigideBorne du type
Longueur de dénudage des fils				13ámm
Couple de serrage				2áN.m
Normes				EN 61643-11:2012CEI 61643-11:2011
Certifications du produit				CE
Labels qualité				NF
Degré de protection ip				IP40 sur face avant: se conformer à CEI 60529IP20 appareil seul: se conformer à CEI 60529
Tenue aux chocs ik				IK03 se conformer à CEI 62262
Humidité relative				5à95á%
Température de fonctionnement				-25à70á°C
Température ambiante pour le stockage				-40à80á°C
Statut environnemental de l'offre				Produit Green Premium
Régulation reach				Déclaration REACh
Directive rohs ue				Conforme Déclaration RoHS UE
Sans mercure				Oui
Information sur les exemptions rohs				Oui
Régulation rohs chine				Déclaration RoHS pour la Chine Produit en dehors du périmètre RoHS pour la Chine. Déclaration relati
Profil environnemental				Profil environnemental du Produit
Profil de circularité				Informations de fin de vie
Deee				Sur le marché de l'Union Européenne, le produit doit être mis au rebut selon un protocole spécifique
Garantie				18 mois
Hauteur (mm)				300
Largeur (mm)				300
Profondeur (mm)				400
Poids (g)				9940
Ean				33606480387198
